Beschreibung
Der Buderus Logaplus Luftverteilpaket RR85D ist ein effizientes 75er Rundrohrsystem für die Deckenmontage. Es eignet sich für Flächen bis 85 m² und stellt eine gleichmäßige Luftverteilung sicher. Dieses System optimiert Heiz- und Kühlprozesse und ist für anspruchsvolle Anwendungen im SHK-Bereich konzipiert. Es ist Teil der Lüftung-Systeme Zentrale KWL Produktgruppe von Buderus.
Welche Vorteile bietet das Buderus Logaplus Luftverteilpaket RR85D?Das Buderus Logaplus Luftverteilpaket RR85D ermöglicht eine effiziente und gleichmäßige Luftverteilung in Räumen bis zu 85 m². Durch die Deckenmontage wird eine unauffällige Integration in die Raumarchitektur erreicht. Das System trägt zur Optimierung von Heiz- und Kühlprozessen bei, indem es die Luftzirkulation gezielt steuert. Die integrierten Schalldämpfer reduzieren Geräusche im Luftstrom, während die Volumenstrombegrenzer eine kontrollierte Dosierung des Luftvolumens ermöglichen. Es ist speziell für den Einsatz in zentralen Komfortlüftungsanlagen (KWL) entwickelt worden, um hohen Anforderungen im SHK-Bereich gerecht zu werden.
Wie ist das 75er Rundrohrsystem aufgebaut?Das System basiert auf zwei 20 Meter langen 75er Rundrohren aus Kunststoff, die eine flexible Verlegung ermöglichen. Für die Verteilung und Schalldämpfung sind Komponenten mit DN100 und DN125 vorgesehen. Dazu gehören zwei Kompaktverteiler 1-lagig seitlich, zwei Schalldämpfer in Kastenform, Schiebenippel, Bögen und Steckverbinder aus Metall. Exzentrische EPP-Adapter ermöglichen den Übergang zwischen verschiedenen Nennweiten. Ventilanschlüsse und weitere Rohrelemente ergänzen das System für eine vollständige Installation.
Technische Daten
Systemtyp: 75er Rundrohrsystem
Montageart: Decke
Geeignet für Flächen bis: 85 m²
Rohrmaterial: Kunststoff
Rundrohrlänge: 2x 20 m
Verteiler: 2x Kompaktverteiler 1-lagig seitlich DN100
Schalldämpfer: 2x Kastenform DN100
Volumenstrombegrenzer: 1x Drosselelement
Nennweiten: DN100, DN125
Bögen: 4x Metallbogen 45° DN100
Das Buderus Logaplus Luftverteilpaket RR85D bietet eine umfassende Lösung für die zentrale Luftverteilung. Mit seinem 75er Rundrohrsystem und der Eignung für Flächen bis 85 m² unterstützt es die effiziente Steuerung von Heiz- und Kühlprozessen. Die durchdachte Zusammenstellung der Komponenten ermöglicht eine zuverlässige und leistungsstarke Installation für moderne Lüftungssysteme.
Lieferumfang
2x RR75-1 Rundrohr Kunststoff 20m

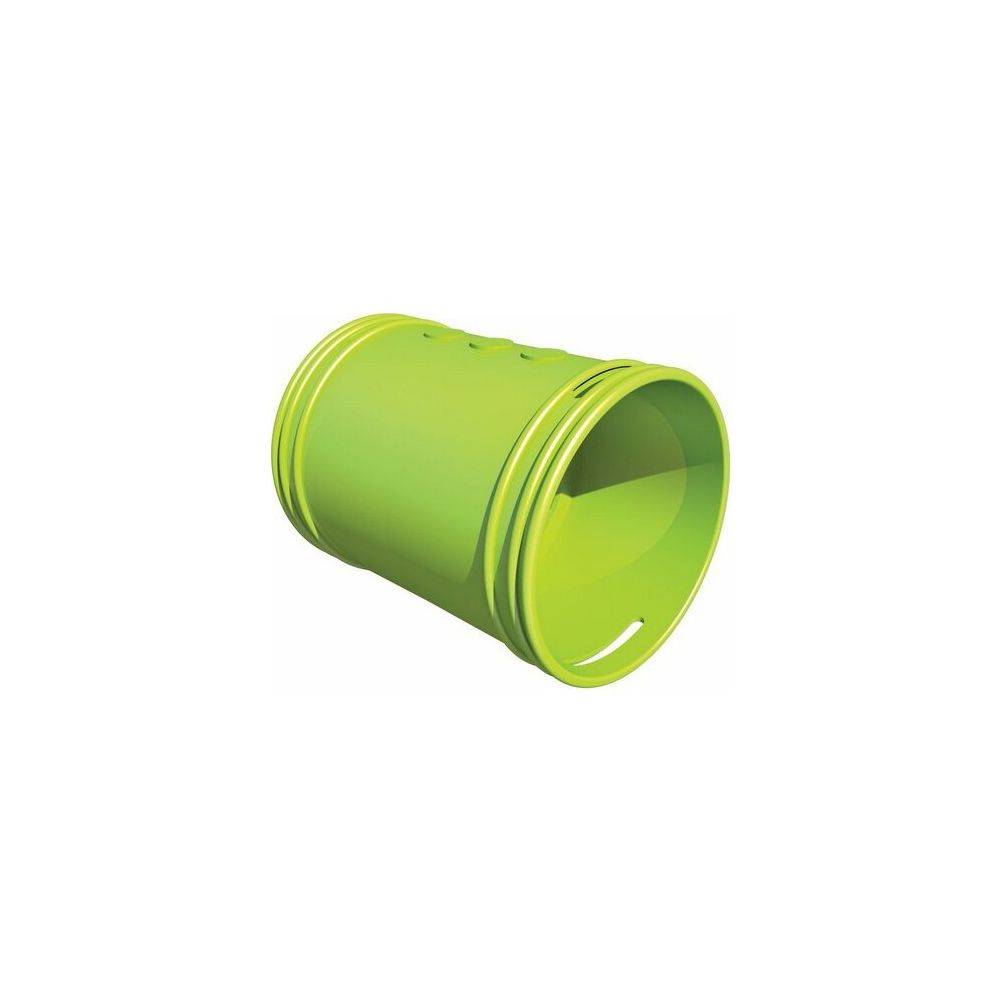

1x RRV75 Verbinder RR75-RR75 (3 Stück)

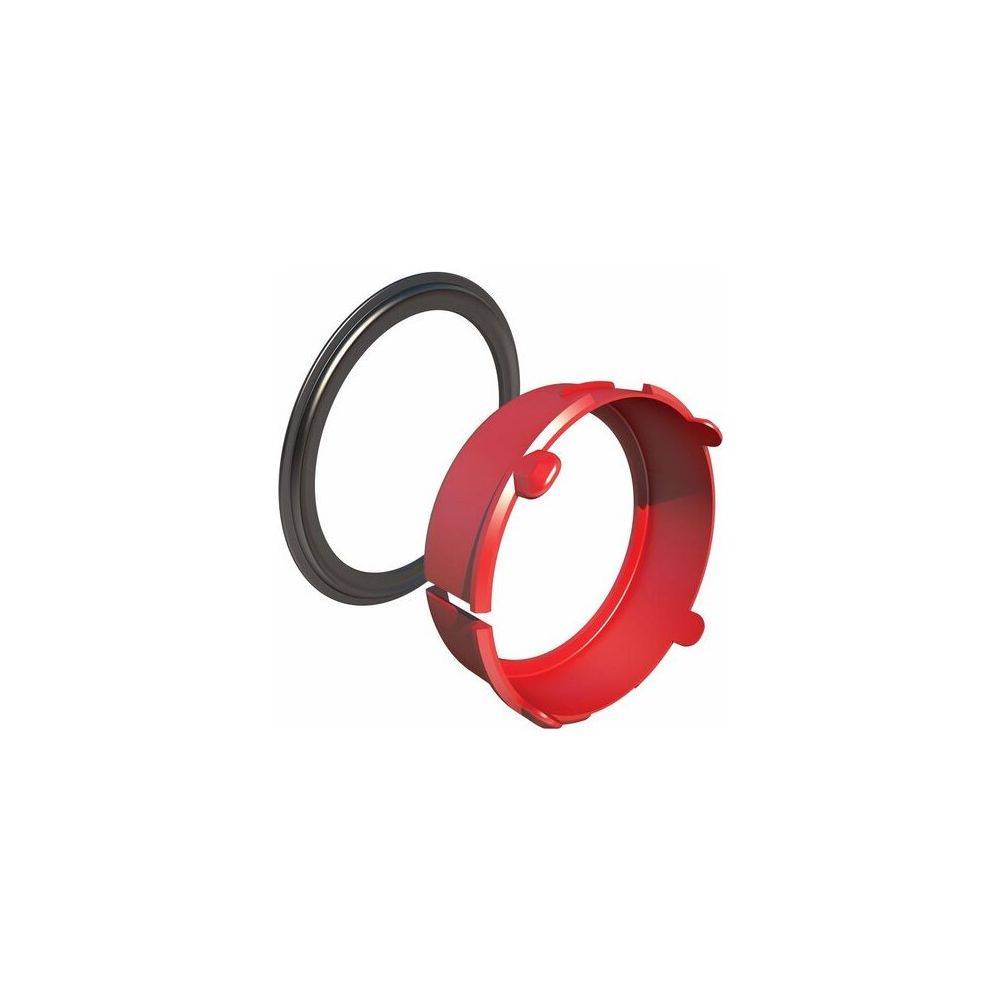

2x RRD75 Dichtungsset (10 Stück)

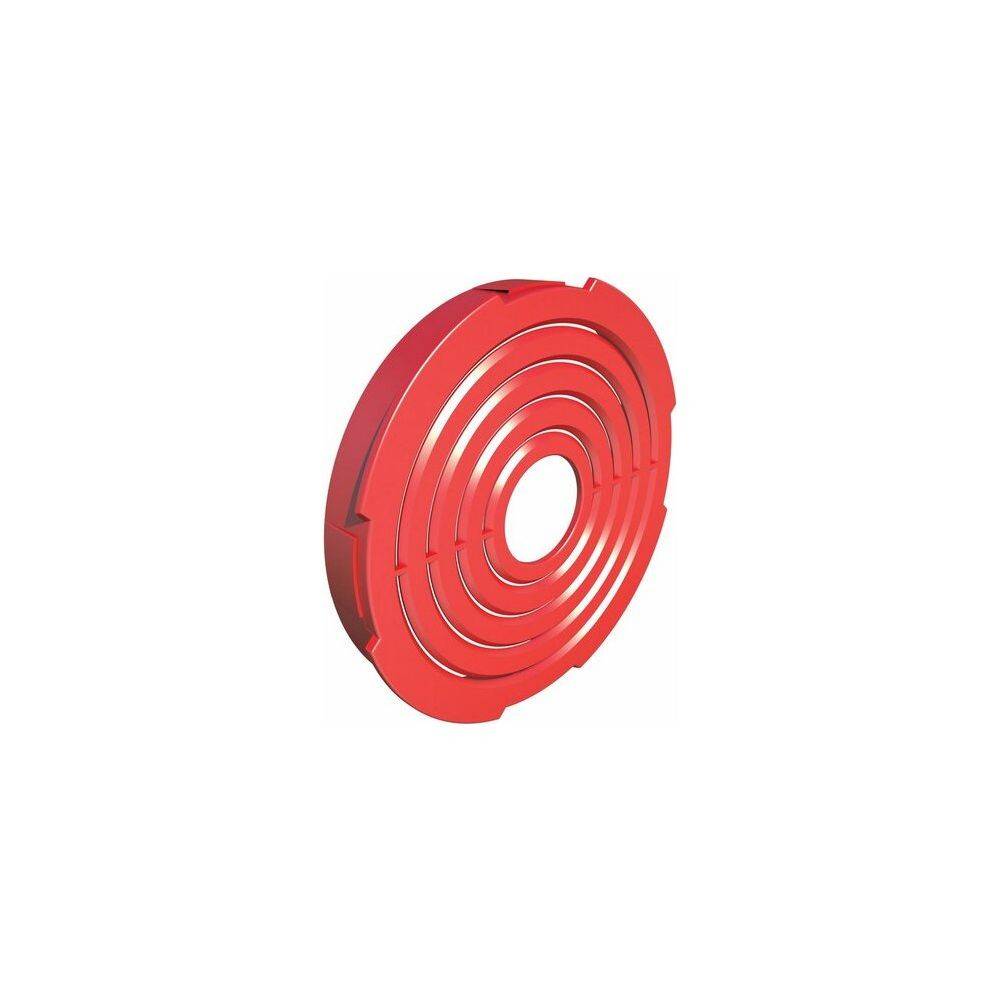

1x VKD Volumenstrombegrenzer (5 Stück)
2x VK 100-1S Verteiler 1-lagig seitlich
2x SDB 100 Schalldämpfer Kastenform Zu-/Abluft DN100
2x DM-S 100 Schiebenippel Metall DN100, Länge 150 mm
4x BM 45-100 Bogen 45 Metall DN100
1x DM 100 Rohr Metall DN100
4x FM 100 Steckverbinder Metall DN100
4x SM 100 Muffe Metall DN100
2x Adapter exzentrisch EPP DN100-DN125 (2 Stück)
2x FM 125 Steckverbinder Metall
7x RRU75-5 Ventilanschluss gerade (1 Stück)
2x DEPP125-3 Set 3x1mRohr+Verb
3x BEPP125-1 Set 1xBogen+Verb
