Beschreibung

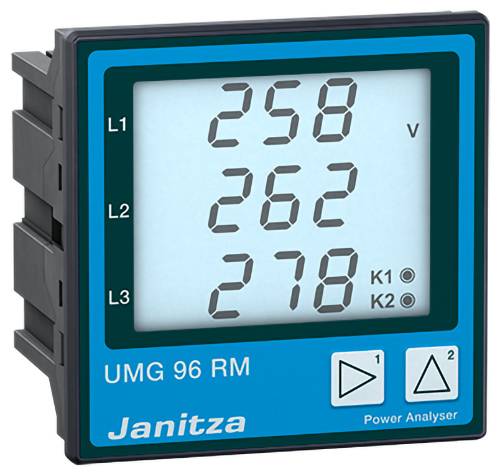

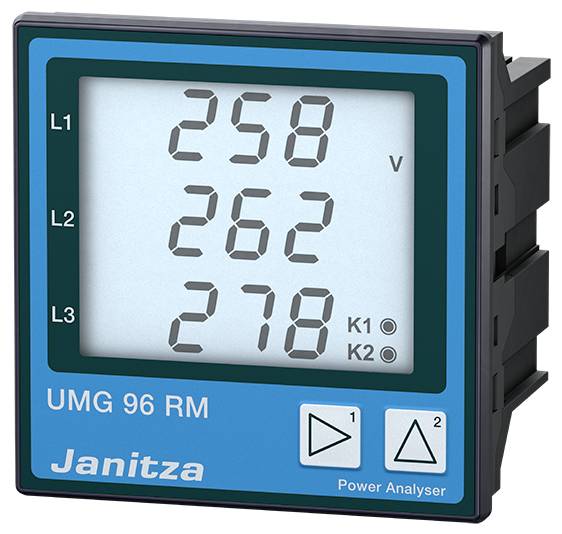

Der Netzanalysator UMG 96RM ist ein leistungsstarkes Universalmessgerät für den Einsatz in Niederspannungs- und Mittelspannungsverteilungsanlagen.
Das Multifunktionsmessgerät UMG 96RM ist vorwiegend für den Einsatz in Niederspannungs- und Mittelspannungsverteilungsanlagen konzipiert. Das Gerät misst Oberschwingungen bis zur 40. Harmonischen und besitzt Drehfeldkomponenten. Das Gerät hat lediglich 2 digitale Ausgänge. Es besitzt keine digitalen Eingänge und keinen Messdatenspeicher.
Tarife
Zum sicheren und präzisen Erfassen von Arbeitswerten für einzelne Verbraucher bieten die UMG-Messgeräte eine umfangreiche Tarifauswahl; je nach Gerätetyp bis zu 14 Stück. Dabei wird natürlich zwischen Wirkenergie (Bezug, Lieferung und ohne Rücklaufsperre) und Blindenergie (induktiv, kapazitiv und ohne Rücklaufsperre) unterschieden. Damit lassen sich zum Beispiel Hoch- und Niedertarif separat erfassen.
Messgenauigkeit
Die hohe Messgenauigkeit beruht auf der hohen Abtastrate und einer sehr guten Langzeitstabilität. Bei bestimmungsgemäßem Gebrauch (Umgebungstemperatur!) ist die Messgenauigkeit auch nach Jahren immer noch größer als bei herkömmlichen Zählern im Auslieferungszustand. Für besonders anspruchsvolle Messaufgaben sind nach Klasse A zertifizierte Geräte erhältlich.
Oberschwingungen
Oberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden.
Impulsein-/-ausgang
Mit Impulseingängen lassen sich z. B. die Werte von Wasser- und Gaszählern mit UMG-Messgeräten erfassen. Über Impulsausgänge als Messwertgeber können die Arbeitsimpulse auf eine Leittechnik z.B. GLT, SPS, SCADA-Systeme übertragen werden.
Einsatzgebiet des UMG 96RM
Messung, Überwachung und Kontrolle elektrischer Kennwerte in Energieverteilungsanlagen
Aufzeichnung von Lastprofilen für Energiemanagementsysteme (z.B. ISO 50001)
Erfassung des Energieverbrauchs zur Kostenstellenanalyse
Messwertgeber für Gebäudeleittechnik oder SPS (Modbus)
Besondere Vorteile
- Kompakte Bauweise spart Platz und Kosten bei der Installation
- Lückenlose und dauerhafte Aufzeichnung mittels großem Messdatenspeicher oder über die Onlinedatenerfassung (z.B. GridVis®-Service)
- Hohe Datensicherheit und Redundanz
- Umfassende Kommunikationsmöglichkeiten und Protokolle
- Vielfältige, vordefinierte Reporte zur Spannungsqualitäts- und Energieverbrauchsanalyse (über GridVis®-Service)
- Einfache Reporterstellung per Knopfdruck oder automatisch gemäß definierten Zeitplänen
- Genaueste Messergebnisse sorgen für eine effektive Infrastruktur sowie für eine hohe Verfügbarkeit der Produktion
- Generische Modbusprofile: Beliebige Modbus-fähige Fremdgeräte und Systeme sind in das Messkonzept einbind- und visualisierbar (Modbus RTU)
- Eine lange Verfügbarkeit der Messgeräte garantiert einfaches Nachrüsten bei Systemerweiterungen
Energiedatenerfassung & Lastprofile
- Detaillierte Erfassung der Energiedaten und des Lastprofils
- Mehr Transparenz in der Energieversorgung durch Energieanalysen
- Sichere Auslegung der Energieverteilungseinrichtungen
Kostenstellenanalyse
- Ermittlung von Energiekosten
- Aufschlüsselung und Zuordnung von Energieverbräuchen
Energiemanagementsysteme (ISO 50001)
- Kontinuierliche Energieeffizienzsteigerung
- Kostenreduzierung
- Multifunktionale Netzanalysatoren der Baureihe UMG 96RM sind ein wichtiger Bestandteil von Energiemanagementsystemen
- Vom TÜV zertifizierte Software GridVis® gemäß ISO 50001
Transparenz der Energieversorgung
- Mehr Transparenz durch ein mehrstufiges, skalierbares Messsystem
- Erfassung von einzelnen Ereignissen durch kontinuierliche Messungen mit hoher Auflösung
Spannungsqualitätsüberwachung
- Hinweise auf unzureichende Spannungsqualität
- Einleitung von Maßnahmen zur Behebung von Netzproblemen
- Vermeidung von Produktionsausfällen
- Erheblich längere Lebenszeit der Betriebsmittel
- Verbesserte Nachhaltigkeit
Messgerät mit Genauigkeit von 0,2 % (V), kWh-Klasse 0,5
- Hohe Abtastrate mit 21,3 kHz
- Zuverlässige Messgenauigkeit von 0,2% (V)
- Wirkarbeitsklasse (kWh): 0,5
Energiezähler mit 7 Tarifen, Wirk- und Blindarbeit
- Energiemessung in 4 Quadranten mit je 7 Tarifen für Wirk- und Blindarbeit
- Sichere und präzise Erfassung von Arbeitswerten für einzelne Verbraucher
Kommunikationsmöglichkeiten: Ethernet, Profibus, Modbus, M-Bus …
- Zahlreiche Schnittstellen und Protokolle gewährleisten eine unkomplizierte Systemanbindung (Energiemanagementsystem, SPS, SCADA, GLT)
Oberschwingungsanalysator
- Oberschwingungsanalyse bis zur 40. Harmonischen
- Aufschluss über Spannungsqualität, Netzrückwirkungen und mögliche "Netzverschmutzer"

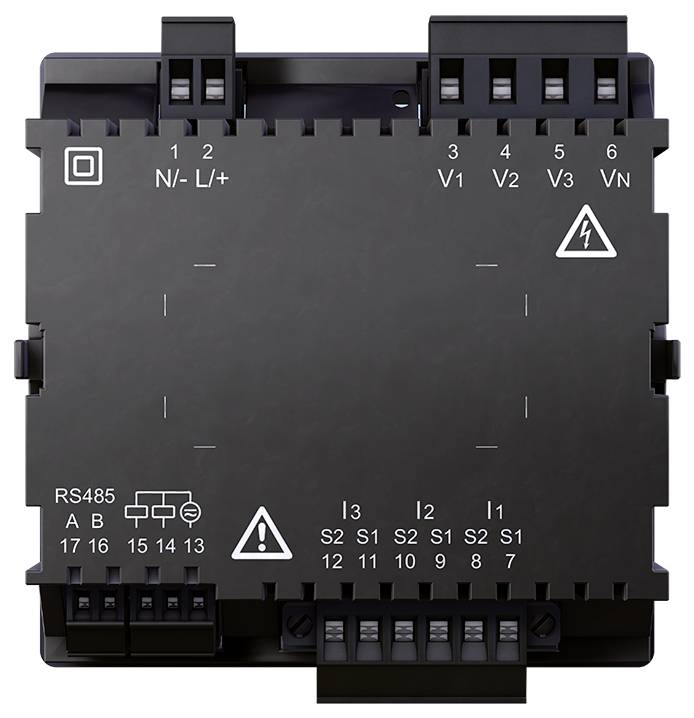

Steckbare Schraubklemmen
- Komfortable Montage auch bei engen Platzverhältnissen
Grundgerät
- RS485-Schnittstelle mit Modbus-Protokoll und 2 digitalen Ausgänge ermöglicht eine schnelle und kostengünstige Überwachung der Spannungsqualität und Energieverbräuche
Hintergrundbeleuchtung

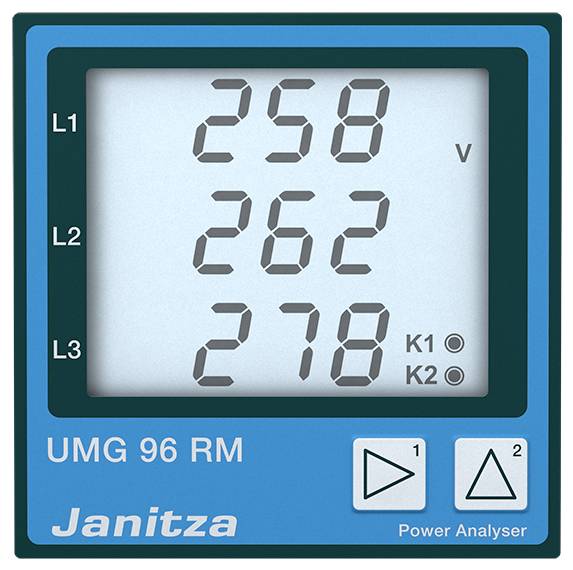

- Großes, kontrastreiches LCD-Display mit Hintergrundbeleuchtung
- Sehr gute Lesbarkeit und intuitive Bedienung auch bei schwachen Lichtverhältnissen
