Beschreibung
ESP32-S3 1.85inch Round LCD Development Board, 360×360, Wi-Fi & Bluetooth BLE 5

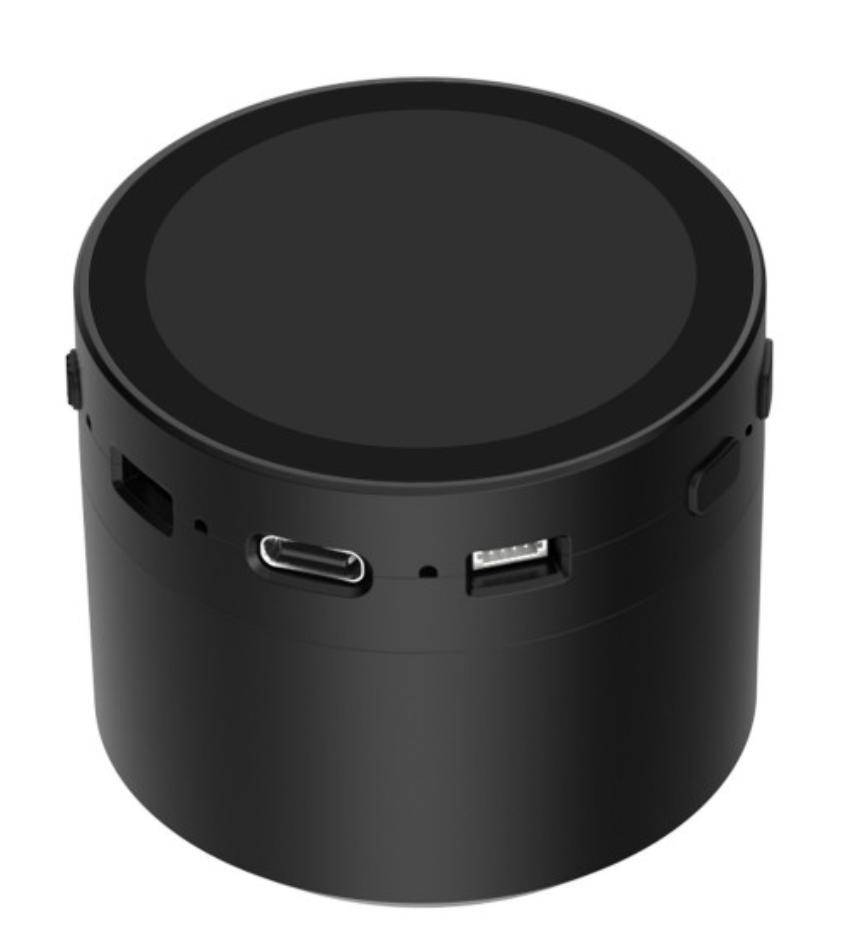

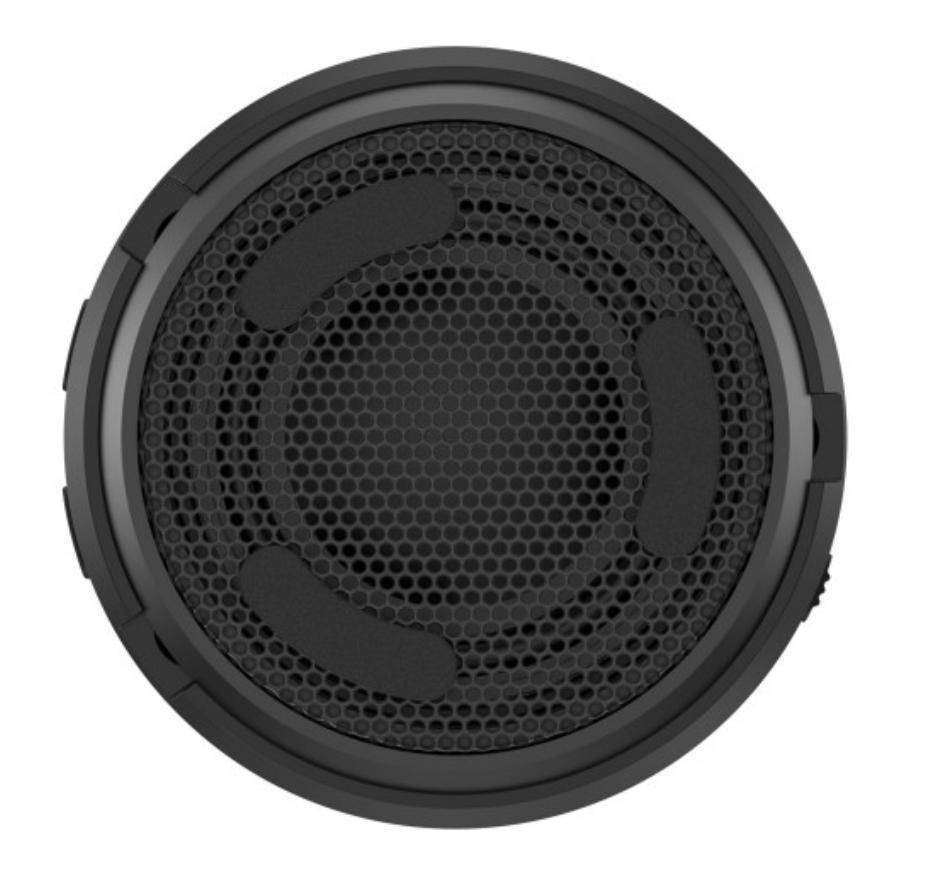

Das ESP32-S3 1.85inch Round LCD Development Board ist eine Mikrocontroller-Entwicklungsplatine mit integriertem runden 1,85-Zoll-Display, drahtlosen Kommunikationsschnittstellen sowie Audio- und Peripheriefunktionen. Die Platine basiert auf einem ESP32-S3 Mikrocontroller und ist für Anwendungen mit grafischer Benutzeroberfläche sowie interaktiven Systemen ausgelegt. Diese Version wird mit Lautsprechergehäuse und einer 3,7 V Lithium-Batterie geliefert. Die Bedienelemente und Funktionen entsprechen der Standardversion, ergänzt um die integrierte Lautsprechereinheit sowie die mobile Stromversorgung über die mitgelieferte Batterie.

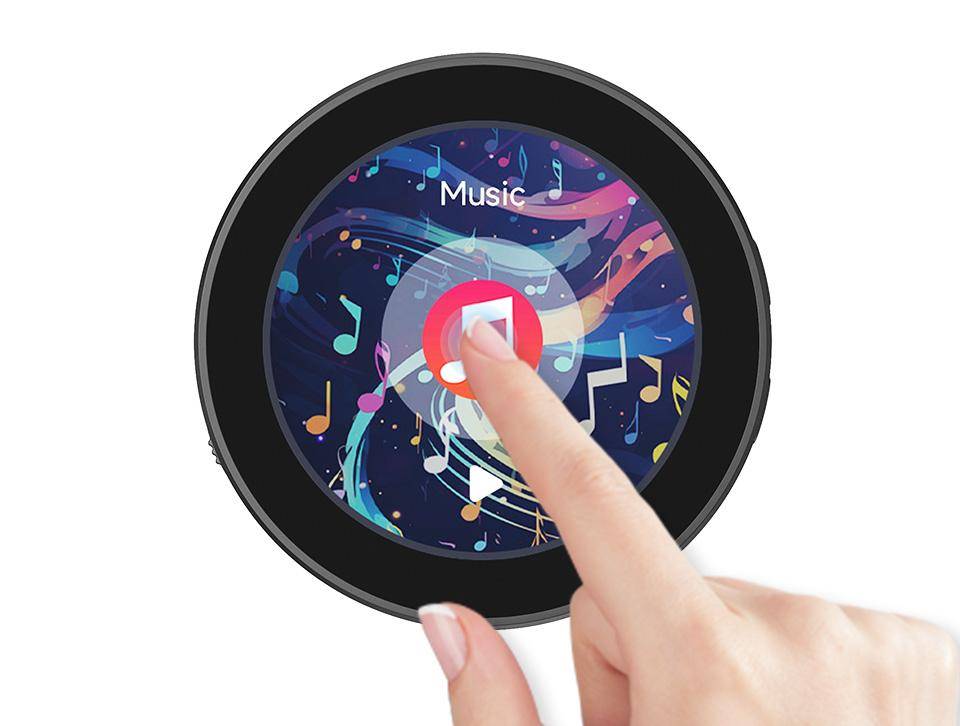

Das System verfügt über ein integriertes 1,85-Zoll-LCD mit einer Auflösung von 360×360 Pixeln und einer Farbdarstellung von 262K Farben. Die Anzeige unterstützt GUI-Frameworks wie LVGL und ermöglicht die Umsetzung grafischer Benutzeroberflächen. Die Bedienung erfolgt über eine kapazitive Touch-Funktion, die über eine I2C-Schnittstelle angesteuert wird und Interrupt-Unterstützung bietet.
Als Recheneinheit dient ein Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz. Das Board unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) sowie Bluetooth 5 (BLE) und verfügt über eine integrierte Antenne. Für Speicher stehen 512 KB SRAM, 384 KB ROM, 16 MB Flash sowie 8 MB PSRAM zur Verfügung.
Zur Erweiterung sind Schnittstellen wie UART, I2C sowie weitere IO-Pins vorhanden. Zusätzlich integriert sind ein Audio-Codec, duale Mikrofone, ein RTC-Chip, ein TF-Kartenslot sowie ein Batterielademanagement. Das Board unterstützt verschiedene Energiemodi und ermöglicht eine angepasste Leistungsaufnahme je nach Anwendungsszenario.
Das Board unterstützt integrierte Audio-Ein- und Ausgabefunktionen. Es ermöglicht die Verarbeitung von Audiosignalen für Aufnahme und Wiedergabe. Durch ein bereitgestelltes Offline-Sprachmodell können Steuerfunktionen über anpassbare Sprachbefehle umgesetzt werden. Darüber hinaus unterstützt das System ebenfalls KI-basierte Sprachinteraktion. Eine Anbindung an Online-Plattformen für große Sprachmodelle wie GPT, DeepSeek oder Doubao ist möglich.
Das Board dient als Plattform für die Entwicklung von Human-Machine-Interfaces (HMI), Anzeige- und Steuerungssystemen sowie Anwendungen mit Sprachinteraktion. Es ermöglicht die Kombination aus grafischer Darstellung, Touch-Bedienung, Audioverarbeitung und drahtloser Kommunikation.
Merkmale im Überblick
- ESP32-S3 Entwicklungsboard mit integriertem Runddisplay und Lautsprechergehäuse
- 1,85 Zoll LCD mit 360×360 Auflösung und 262K Farben
- Kapazitive Touch-Steuerung über I2C mit Interrupt-Unterstützung
- Xtensa LX7 Dual-Core Prozessor mit bis zu 240 MHz
- Unterstützung für 2,4 GHz Wi-Fi und Bluetooth 5 (BLE)
- 16 MB Flash und 8 MB PSRAM integriert
- Integrierte Audio Ein- und Ausgabe mit Offline-Sprachsteuerung
- Unterstützung von KI-Sprachinteraktion über externe Plattformen
- Audio-Codec mit dualem Mikrofon integriert
- RTC-Chip und Batteriemanagement vorhanden
- TF-Kartenslot zur Datenspeicherung
- Unterstützung von GUI-Frameworks wie LVGL
- Mehrere Schnittstellen wie UART, I2C und GPIO
- Mobiler Betrieb über 3,7 V Lithium-Batterie möglich
- ESP32-S3 Entwicklungsumgebungen
- LVGL GUI Framework
- 2,4 GHz Wi-Fi Netzwerke
- Bluetooth Low Energy (BLE 5) Geräte
- TF (microSD) Speicherkarten
- Externe Peripherie über UART, I2C und GPIO
- Online KI-Plattformen wie GPT, DeepSeek, Doubao
- Mikrocontroller: ESP32-S3 (Xtensa 32-bit LX7 Dual-Core)
- Taktfrequenz: bis zu 240 MHz
- WLAN: 2.4 GHz (802.11 b/g/n)
- Bluetooth: BLE 5
- RAM: 512 KB SRAM
- ROM: 384 KB
- Flash: 16 MB
- PSRAM: 8 MB
- Displaygröße: 1,85 Zoll
- Auflösung: 360 × 360 Pixel
- Farbtiefe: 262K Farben
- Touch: kapazitiv, I2C gesteuert
- Audio: integrierter Codec, duale Mikrofone, Audio Ein-/Ausgabe, integrierter Lautsprecher (Gehäuseversion)
- Schnittstellen: UART, I2C, GPIO
- Speichererweiterung: TF-Kartenslot
- Batterieanschluss: MX1.25 2-Pin für 3,7 V Lithium-Batterie
- Ladefunktion: integriert
- Anschluss: USB Type-C
- Zusätzliche Anschlüsse: 1,27 mm Pin Header
- 1. ESP32-S3R8
Dual-Core-Prozessor mit bis zu 240 MHz Taktfrequenz - 2. 16MB Flash
- 3. TCA9554PWR
GPIO-Expander-Chip - 4. RTC-Chip
PCF85063 Echtzeituhr-Chip - 5. Verstärker-Chip
- 6. ES8311 Audio-Decoder
- 7. Batterielade-Management
- 8. MP1605GTF-Z
Spannungsmodul, unterstützt bis zu 3,3 V / 2 A Ausgang - 9. ES7210 Audio-Encoder
- 10. TF-Kartensteckplatz
- 11. IPEX1-Anschluss
Umschaltung auf externe Antenne durch Umlöten eines Onboard-Widerstands - 12. Integrierte Keramikantenne
- 13. Batterie-Stromversorgung EIN/AUS
- 14. Lautsprecheranschluss
- 15. Duale Mikrofone
- 16. MX1.25 Batterieanschluss
MX1.25 2-Pin Anschluss für 3,7 V Lithium-Batterie, unterstützt Laden und Entladen - 17. UART-Anschluss
- 18. Betriebsanzeige
- 19. USB Type-C Anschluss
- 20. Ladeanzeige
Anzeige für Lithium-Batterieladung, leuchtet während des Ladevorgangs und erlischt bei vollständiger Ladung (Status unklar ohne angeschlossene Batterie) - 21. I2C-Anschluss
Verbindung mit internem Chip, unterstützt nur I2C-Peripherie und keine alternative Pinbelegung - 22. RTC-Batterieanschluss
Zum Anschluss einer wiederaufladbaren RTC-Batterie - 23. 1,27 mm Pin-Header
Reservierter 28-Pin-Header zur Erweiterung von GPIO und weiteren Funktionen - 24. RESET-Taste
- 25. BOOT-Taste
- Version mit Lautsprechergehäuse und 3,7 V Lithium-Batterie
- Offline-Sprachmodell zur lokalen Sprachsteuerung vorhanden
- Anbindung an externe KI-Sprachdienste möglich
- Externe Antenne über IPEX1 möglich (Umschaltung per Widerstand)
- Onboard Keramikantenne vorhanden
- RTC-Batterieanschluss verfügbar
- RESET- und BOOT-Taster vorhanden
- Lade- und Status-LED integriert
- GPIO-Erweiterung über TCA9554 möglich
- Echtzeituhr über PCF85063
- 1x ESP32-S3-Touch-LCD-1.85C-BOX
- 2x SH1.0 4-Pin Kabel (~100 mm)
- 1x 3,7 V Lithium-Batterie
- Produktdokumentation und Wiki
