Beschreibung

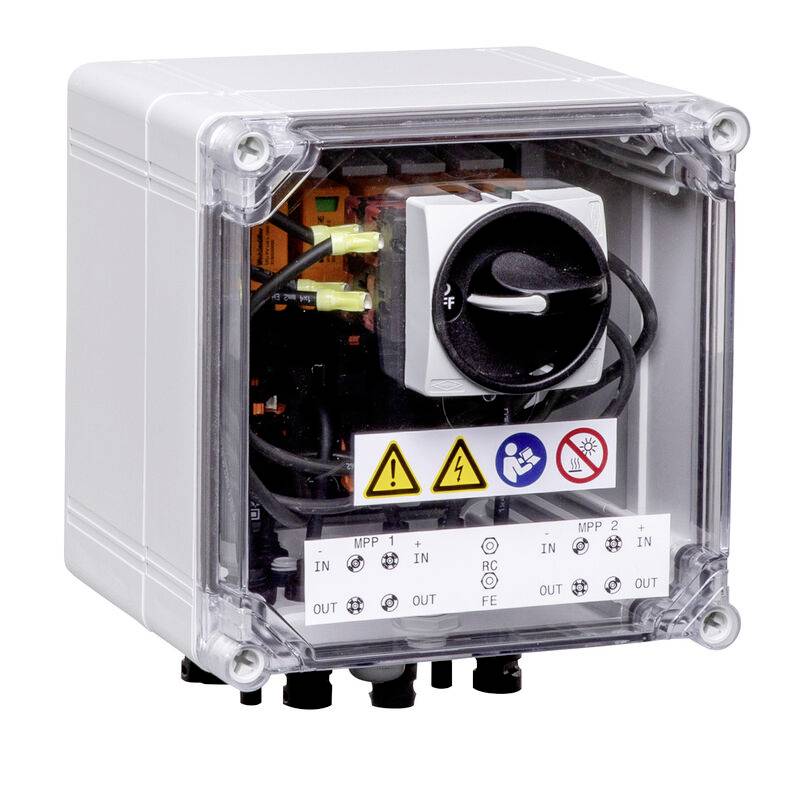

Generatoranschlusskasten für Wechselrichter mit 2 MPP-Trackern, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäß DIN CLC/TS 51643-32. MPP1: 1 Eingang, Anschluss über MC4-Evo 2- Verbinder, kompatibel mit der Kabelausführung TÜV 2 Pfg1169/08.07 / EN 50618:2063 1 Ausgang, Anschluss über MC4-Evo 2- Verbinder, kompatibel mit der Kabelausführung TÜV 2 Pfg1169/08.07 / EN 50618:2063 MPP2: identisch mit MPP1 Max. Strangspannung Uoc: 1.100 VDC 1 Klasse/Typ I + II kombinierter Ableiter mit Meldekontakt Mit verriegelbarem DC-Lasttrennschalter zur sicheren Trennung der Strangleitungen gemäß DIN EN IEC 60947-3
Anschluss des Meldekontakts über M16-Kabelverschraubungen (Klemmbereich 5-10 mm Ø) max. Leitungsdurchmesser: 1,5 mm² Anschluss der Funktionserde über M16-Kabelverschraubungen (Klemmbereich 5-10 mm Ø) Leitungsdurchmesser: >= 16 mm² Schutzklasse: IP65 Alle in einem glasfaserverstärkten Polyestergehäuse eingebaut. Abmessungen HxWxT: 236x200x226,2 mm Zulassung gemäß Niederspannungsschaltgeräten IEC 61439-1 und EN 61439-2
