Beschreibung

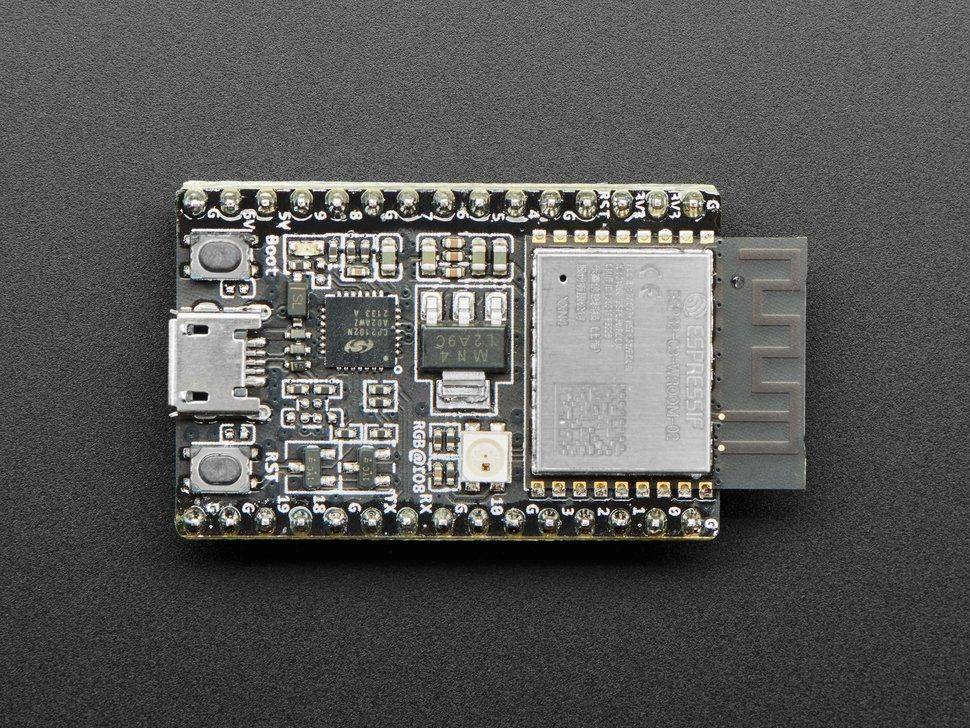

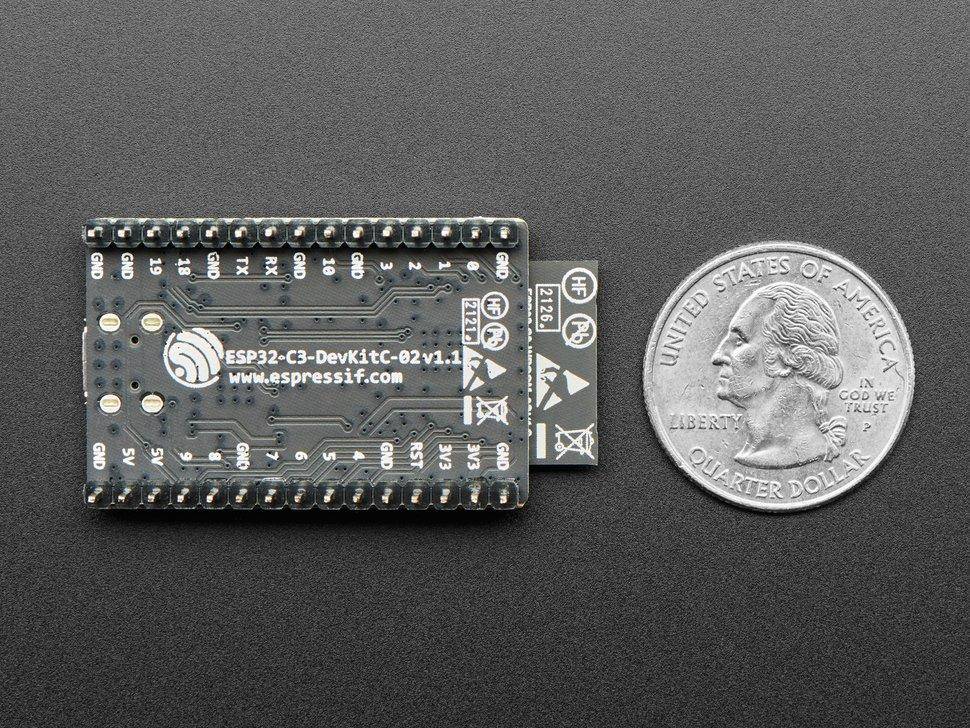

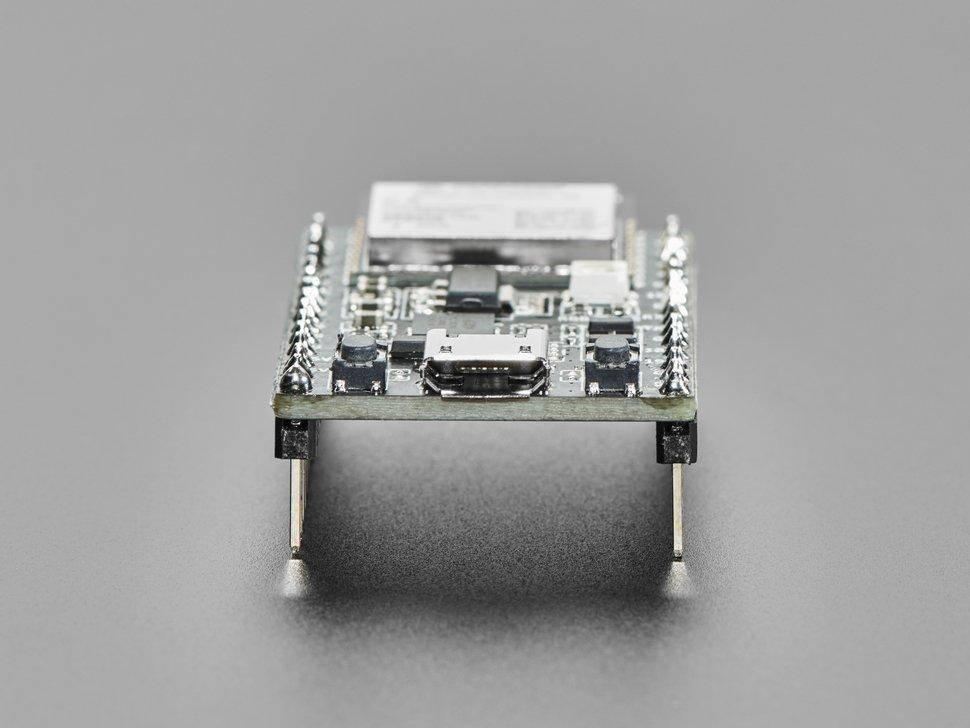

ESP32-C3 RISC V Entwicklungsboard, 4 MB SPI Flash
Das ESP32-C3 RISC V Entwicklungsboard ist ein kompaktes und leistungsfähiges Board für drahtlose Anwendungen mit Wi-Fi- und Bluetooth-LE-Funktionalität. Es basiert auf dem ESP32-C3-MINI-1 Modul, das einen ESP32-C3FN4-Chip mit integriertem 4 MB SPI-Flash enthält. Dieses Modul nutzt einen RISC-V-Prozessorkern anstelle der Tensilica-Architektur, die in früheren ESP32-Versionen verwendet wird. Der Chip kombiniert hohe Funktionalität mit einem optimierten Platzbedarf und ist für Anwendungen im Bereich Internet of Things (IoT) geeignet, wie eingebettete Systeme, Smart-Home-Geräte und tragbare Elektronik.

Das Board verfügt über eine aufgedruckte PCB-Antenne und ist für verschiedene Entwicklungsumgebungen ausgelegt. Unterstützt werden Arduino und das Espressif IoT Development Framework (ESP-IDF). Zum Zeitpunkt der Erstellung besteht keine Unterstützung für CircuitPython. Es bietet eine Vielzahl an Peripherieschnittstellen wie UART, I2C, I2S, SPI (inklusive Dual- und Quad-SPI), PWM, DMA, TWAI-Controller, USB-Serial/JTAG, LED-Steuerung, Temperatursensor und ADC. Diese Schnittstellen ermöglichen die flexible Anbindung externer Komponenten und Sensoren.

Das Board kann auf drei verschiedene Arten mit Strom versorgt werden: über den Micro-USB-Anschluss (Standardversorgung), über 5V- und GND-Pins oder über 3,3V- und GND-Pins. Die empfohlene Stromversorgung erfolgt über den Micro-USB-Port, der zugleich als Kommunikationsschnittstelle zwischen Computer und ESP32-C3 dient.

Der integrierte LDO-Spannungsregler wandelt 5V in 3,3V um und versorgt den Mikrocontroller stabil mit Energie. Eine Power-LED zeigt den aktiven Betrieb bei angeschlossenem USB-Strom an. Alle verfügbaren GPIO-Pins, mit Ausnahme des für Flash reservierten SPI-Busses, sind über seitliche Pin-Header herausgeführt und ermöglichen so eine einfache Verbindung über Jumperkabel oder eine Breadboard-Montage.

Das Board besitzt zudem eine USB-to-UART-Brücke mit Datenraten bis zu 3 Mbps, eine adressierbare RGB-LED (über GPIO8 gesteuert), eine Boot-Taste zum Starten des Firmware-Download-Modus sowie eine Reset-Taste zum Neustarten des Systems. Durch das kompakte Design und die umfangreichen Anschlussmöglichkeiten ist das Board für Entwickler geeignet, die mit der RISC-V-Architektur arbeiten und eigene IoT- oder Embedded-Projekte realisieren möchten.

Merkmale im Überblick

RISC-V basierter ESP32-C3FN4 Mikrocontroller
Wi-Fi 802.11 b/g/n und Bluetooth Low Energy (BLE)
4 MB SPI Flash integriert
ESP32-C3-MINI-1 Modul mit PCB-Antenne
Unterstützung für Arduino und ESP-IDF
UART, I2C, I2S, SPI, Dual SPI, Quad SPI, DMA, PWM, ADC, USB-Serial/JTAG
Boot- und Reset-Taste
Adressierbare RGB-LED (GPIO8)
5V-zu-3,3V LDO-Spannungsregler integriert
Power-LED zeigt aktiven Betrieb an
Stromversorgung über Micro-USB, 5V- oder 3,3V-Pin
USB-to-UART Bridge mit bis zu 3 Mbps
Kompaktes Design mit Pin-Headern für einfache Verbindung

Kompatibilität

Arduino IDE
ESP-IDF (Espressif IoT Development Framework)
Micro-USB-Schnittstelle zur Programmierung und Stromversorgung
Nicht kompatibel mit CircuitPython

Technische Daten

Prozessor: ESP32-C3 RISC-V Single-Core
Taktfrequenz: bis zu 160 MHz
Flash-Speicher: 4 MB SPI Flash integriert
WLAN: IEEE 802.11 b/g/n
Bluetooth: Low Energy (BLE)
Peripherie: UART, I2C, I2S, SPI, Dual SPI, Quad SPI, PWM, DMA, ADC, USB-Serial/JTAG, TWAI
Versorgungsspannung: 5V oder 3,3V
Leistungsaufnahme: abhängig vom Betriebsmodus, typ. 250 mA (Wi-Fi aktiv)
Spannungsregler: 5V-zu-3,3V LDO
Stromschnittstellen: Micro-USB, 5V/GND, 3V3/GND
GPIO-Pins: herausgeführt über Pin-Header
LEDs: Power-LED, adressierbare RGB-LED (GPIO8)
USB-to-UART Bridge: bis zu 3 Mbps
Antennentyp: PCB-Antenne integriert
Abmessungen: 68,6 mm x 53,4 mm x 4,8 mm
Gewicht: 14,2 g

Sonstige Daten

Kategorie: Entwicklungsboard
Einsatzbereich: Internet of Things (IoT), Embedded Systems, Smart Home, Prototyping
Architektur: RISC-V (unterschiedlich zu Tensilica ESP32)
Hinweis: Keine CircuitPython-Unterstützung verfügbar
